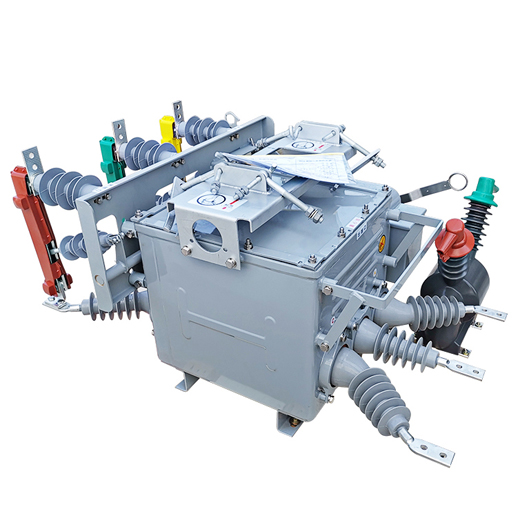

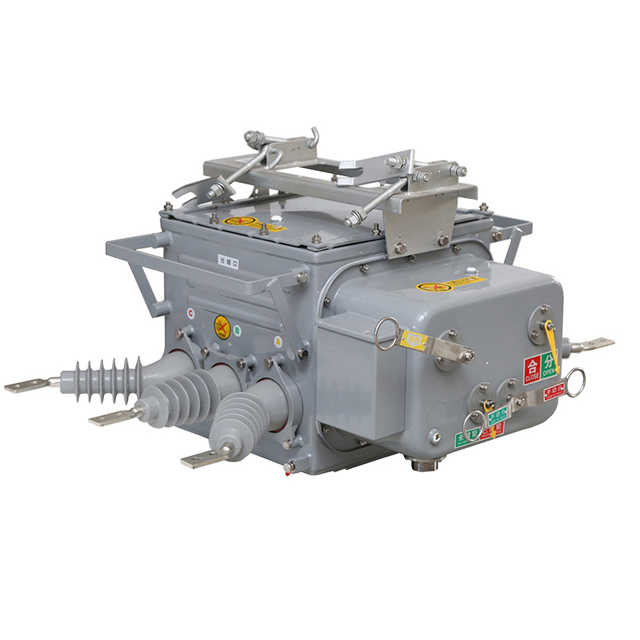

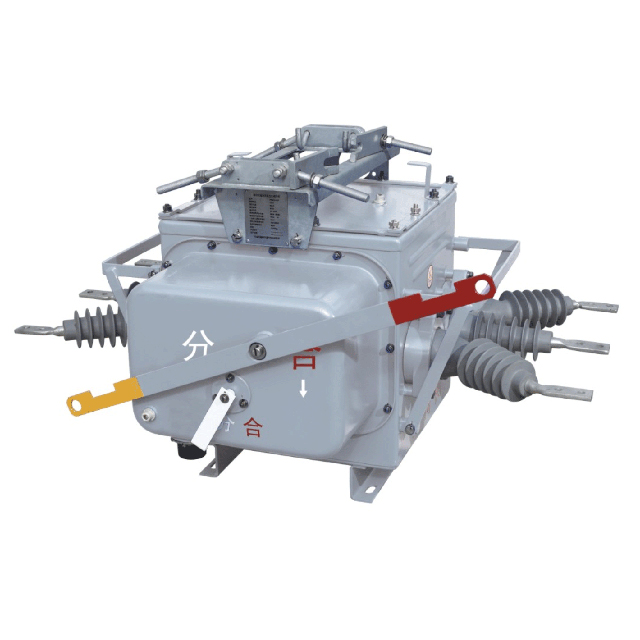

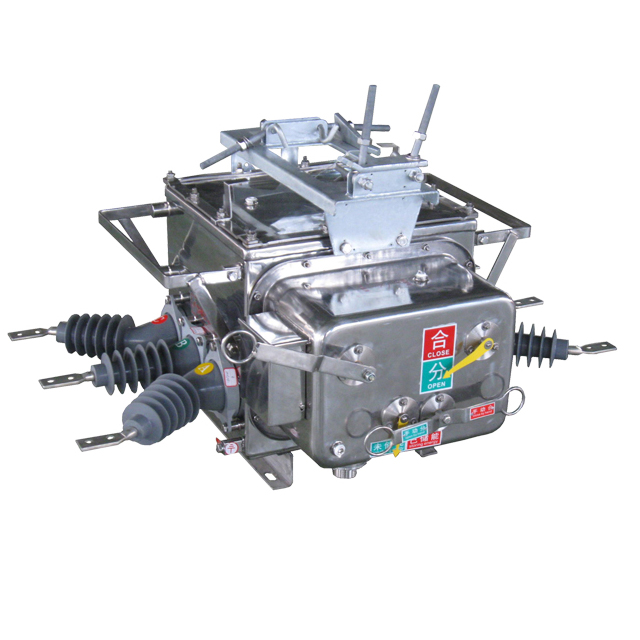

ZW20A-12型户外高压真空断路器
产品概述

ZW20A-12型户外高压交流真空断路器(以下简称断路器)为额定电压12kV,三相交流50Hz的户外配电设备。它采用真空灭弧和SF6气体作为绝缘介质,是ZW20-12型柱上真空断路器改进型产品。箱体采用了引进日本东芝公司VSP5的气体密封,防爆,绝缘结构技术,进出线导管也进行了密封性能改进,整体密封性能优良,内部充装的SF6气体不泄漏,不受外界环境影响,其弹簧操作机构进行了小型化设计和可靠性和稳定性优化,采用直动链条主动和多级脱扣系统,动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍:主回路的轴与套之间的接触采用了内收外张式表链结构,主回路的接触电阻小,温升低。所以,ZW20A-12型户外柱上真空断路器是一种免维护产品,是柱上断路器中的佳品。


性能特点

ZW20A-12较ZW20-12还增加了过流保护、机构弹簧储能指示,并配备航空插座作二次电气连接,便于与智能化控制器相结合。优良的电气和机械性能,使ZW20A-12型户外柱上真空断路器得到广泛应用。主要用于开断、关合10kV电力系统的负荷电流及短路电流,适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于电网频繁操作的场所。本产品与控制器配套,具有良好的重合闸功能,能满足配电自动系统要求。

本产品主要符合以下标准:

GB1984 高压交流断路器

GB/T11022 高压开关设备及控制设备标准的共用技术条件


技术参数


外形尺寸
